新品风口 | 英码科技全“芯”赋能,SOM3568核心板

发表时间:2021-07-12 09:16:30

【引言】

英码科技最新推出的SOM3568超性能通用核心板,是基于瑞芯微新一代64位处理器RK3568设计的一款高性能图像处理模组,该模组配置双核心架构GPU以及高效能NPU,具备数字化、网络化、高清化、智能化四大特性;广泛应用于智能NVR、边缘计算、音视频系统、娱乐游艺、商用广告机、医疗设备、自动零售等多个智能产品领域。


RK3568作为瑞芯微针对人工智能应用市场推出的通用SOC,性价比与拓展性都十分出色,相比上一代RK3399、RK3288等处理器,在制程、性能方面有了大幅度的提升。




下面小编将从SOM3568核心板的核心性能、图像视频处理能力、数据存储、接口扩展、产品形态等几方面,为大家详细分析!


超 性 能 核 “芯“

SOM3568核心板采用四核64位Cortex-A55,兼顾拥有智能运算能力,22nm先进工艺,主频最高2.0GHz,为后端设备数据处理提供高效而稳定的性能,并提供多种存储配置选择,可轻松满足各类商用设备对性能的需求。



图 像 视 频 双 协 同


SOM3568核心板集成了ARM Mali-G522EE图形处理器,双核心架构,支持众多图形API,包含OpenGL ES 3.2、Vulkan 1.0、OpenCL 2.0及Renderscript。图像编解码能力方面,支持 4K H.264/H.265多种格式高清解码、多路视频源同时解码,最大达10*1080P30 H264/H265,可同编同解;支持1080@120fps H.264及H.265格式编码,支持CBR, VBR,FixQp, AVBR, and QpMap与 ROI编码。

此外,在色彩/动态范围方面具有优良的表现,内置8M@30fps处理能力的ISP,为图像的后期处理提供性能保障,可解交织,去噪,色彩增强,超分辨率功能,可分时复用满足双摄需求。强大的HDR功能,让逆光或强光照射条件下的图像也清晰,可应用于多路视频处理的监控管理后台。



数 据 存 储 安 全 可 靠


SOM3568核心板集成高速 DDR 存储器和大容量 EMMC 存储器,为开发者提供DDR4的全链路ECC, 32bit位宽,最高数据率3200Mbps,充裕的带宽设计,更能满足对数据存储有着苛刻要求的智能NVR、边缘计算等智能产品需求。


低功耗设计 适应性更强


SOM3568核心板自研S-Boost功耗控制技术,相比传统技术,同电压下性能提升10%,同频率下功耗降低20%;结合22nm先进工艺的能耗优势,使安防后端产品的发热更均衡,高温环境下工作更稳定。


丰 富 接 口 扩 展


SOM3568核心板拥有更灵活的IOMUX,引脚多功能组合应用,可根据产品需求选择,满足更多样的功能组合需求,支持多种视频输入输出接口,输出接口支持自带点屏,输入接口可外接摄像头或用于扩展多路摄像头的输入能力。

高速接口可选类型丰富,支持2路RGMII接口,支持PCIE2.1,PCIE3.0,支持最多3路SATA3.0,2路USB2.0,2路USB3.0;PCIE接口使5G及WiFi6的高速率吞吐应用成为可能,实现对运营商和云服务等业务的支持。

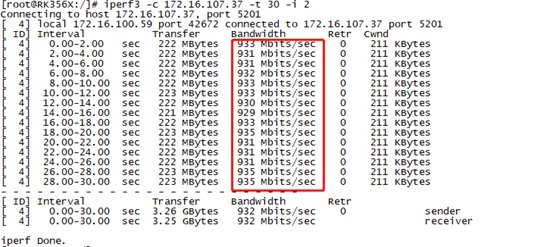

千兆网口测试:


USB3.0测试



mSATA ssd测试



多样化产品形态-NCT3568智能NVR主板


SOM3568核心板产品功能上除了传统的接入、存储、转发、解码应用,SOM3568也可搭载高算力的加速模组,为此英码推出NCT3568智能NVR主板方案。

本方案最大特点是搭载英码科技 AIM16TAI加速模组的高性能、低功耗的开发设备,NCT3568主板可灵活选配英码 1~2 个 AIM16T 的加速模组,最大可提供32Tops算力的支持,为开发者提供了一款图像处理与AI运算双兼备的全能选手产品。

性能特点

(1)软件系统:Debian10

(2)双存储介质:LPDDR4-2G、eMMC-16G/64G

(3)算法框架:caffe、TensorFlow、mxnet、pytorch

(4)视频编解码:4K编解码、H.265/H.264

(5)高清接口:HDMI2.0,4-laneMIPI_DSI

(6)丰富接口:USB3.0、SDIO3.0、PCIE2.0、千兆PHY

(7)供电电源:DC 12v

应用领域

智能NVR、边缘计算盒子、KVM系统设备、安防监控后台管理设备


多样化产品形态-GM3568显示控制主板


针对其它传统的医疗、游戏机、视频管理系统的多屏显示需求,SOM3568核心板可扩展多路视频输出接口,对此英码科技推出GM3568显示控制主板。

本方案最大特点可实现三个HDMI 异显输出,主板上预留9路RS232接口,一路RS485接口、多路可扩展的GPIO,可适配不同场景设备的接入。

性能特点

(1)软件系统:Debian 10 /Android 11/ Buildroot

(2)双存储介质:LPDDR4 -2G、eMMC-16G/64G

(3)算法框架:caffe、TensorFlow、mxnet、pytorch

(4)视频编解码:4K编解码、H.265/H.264

(5)高清接口:3 * HDMI输出

(6)丰富接口:USB3.0、SDIO3.0、PCIE2.0、千兆PHY、mSATA存储接口

(7)供电电源:DC 12v

应用领域

游戏机主板、商用广告机、医疗监控显示系统、自动售卖机

新品风口 | 英码科技全“芯”赋能,SOM3568核心板
英码科技最新推出的SOM3568超性能通用核心板,是基于瑞芯微新一代64位处理器RK3568设计的一款高性能图像处理模组
