SOM3730 核心板

客户可基于SOM3730系统核心模块进行产品设计。EMA将提供配套主板 SBC3730的原理图、PCB 等完整的设计资料,方便客户进行安全快速的主板设计,从而缩短客户产品设计所需开发周期和减少工作量,降低产品设计的难度和成本,降低客户开发新产品的风险,实现产品的快速上市。
  • 硬件
  • 软件参数
  • 产品型号定义
  • 开发资料
  • 应用领域

产品介绍

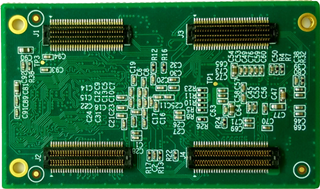

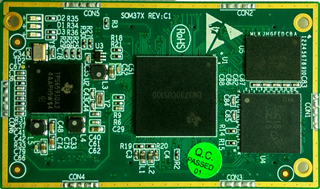

SOM3730 是一款高性能的系统核心模块,体积仅为38.4mm*64.8mm,是国内最小的 SOM。SOM3730 基于TI公司的DaVinci 数字多媒体处理器DM3730 进行设计,包括1GHz ARM® Cortex™-A8 与800MHz C64x+™ DSP 内核、并集成了影像及视频加速器 (IVA)、3D 图形加速引擎以及众多高性能外设信号,在单个片上系统(SOC)集成了DM3730、电源管理芯片(PMIC)和存储芯片(FLASH、DDR),很好地解决了最复杂的DDR和CPU 的联线问题,并采用B2B 接口将DM3730 所有的功能引脚一一引出,帮劣客户轻松利用DM3730 丰富的资源来设计自己的嵌入式产品,是要求高清视频处理或大规模数据处理应用的理想选择。支持最新的嵌入式 Linux-2.6.32、Android2.2、WinCE6.0 操作系统,为用户提供完善的BSP、DVSDK等软件资源。

硬件特点

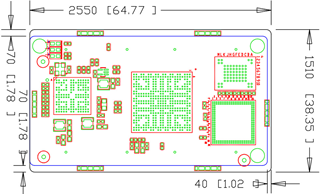

  • 仅占底板38.4mm*64.8mm 的空间

  • 240 Pin引出DM3730处理器的所有功能,且Pin脚有序出线使得底板Layout更简单

  • 采用B2B接口,相比插针、邮票孔的SOM接口设计,稳定性更强,电气性能更佳

  • 工业级设计,具有独立的ESD Ring防电磁干扰

产品咨询&订购

技术支持工程师

销售工程师

联系人

池工

苏工

联系电话

(+86) 159 1576 8027

(+86) 133 3289 7003

电子邮箱

support@ema-tech.com

sales@ema-tech.com

联系我们
留言标题:
留言内容:
联系邮箱:
验证码:

软件参数:

Linux

启动代码

版本

x-load-1.5.0 u-boot 2009.11

启动方式

支持从NandFlash和SD卡启动

下载方式

支持串口和网络下载

内核

内核版本

Linux2.6.32

支持文件系统格式

EXT3/NTS/JFFS2/UBIFS

系统指示灯

led灯驱动

Serial port

提供驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100M以太网卡驱动

USB host

USB host驱动

USB device

USB device驱动

LCD

提供t驱动

Touch Screen

提供驱动

MMC/SD

提供驱动

AUDIO INOUT/OUTPUT

提供驱动

TCP/IP

提供完整的TCP/IP协议

配置系统和服务

ifconfig,route等

用于网络配置及相关服务程序

基本工具

常用命令

cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps,reboot,rm,lsmod,rmmod等

WinCE6.0

BIOS

x-loader

支持CD启动和NANDFLASH启动

e-boot

支持CD启动和NANDFLASH启动

OAL

OAL module

REBOOT

Watchdog

RTC

KITL module

RNDIS KITL

驱动支持

Ethernet

提供驱动

Touch Screen

提供驱动

AUDIO INPUT/OUTPUT

提供驱动

MMC/SD

提供驱动

LCD

提供驱动

Serial port

提供驱动

OTG

提供驱动

TCP/IP

提供完整的TCP/IP协议

Android2.2

内核版本

Linux2.6.32

驱动支持

Serialport,RTC,Ethernet,LCD,Touch screen,MMC/sd,USB OTG,USB,Audio input/output

EVM 订购信息

型号

SOM配置

EVM3730-C1-3990-LUNC0

SOM-3730-C1-3990-C (默认)

核心板常规型号

型号 处理器 频率(MHz) SDRAM(MB) NAND Flash(MB) 温度
SOM-3730-C1-3990-C DM3730 1000 512 512 0℃-70℃
SOM-3730-C1-3990-I DM3730 1000 512 512 -40℃-85℃

SBC3730

  • 网盘下载,提取密码:8z8j

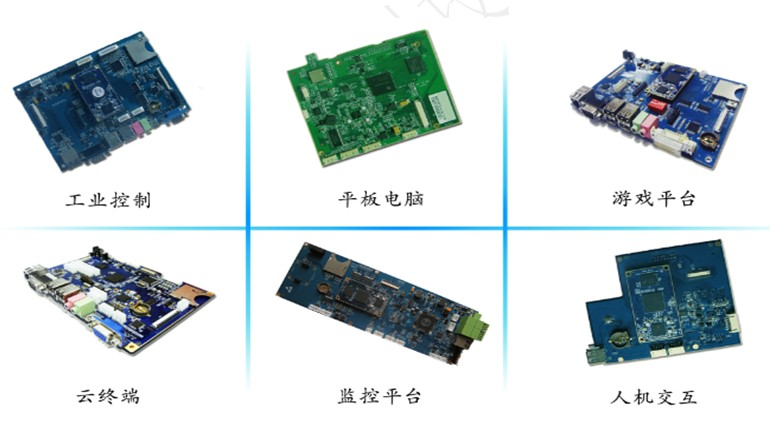

应用领域

应用广泛,高端GPS定位系统,人脸识别监控系统,,车载多媒体系统,便携式设备,高端工业设备,智能家居系统,2D/3D游戏机产品等
