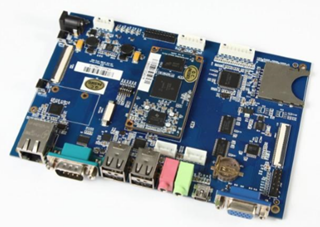

SBC3730 开发板

SBC3730 是一款基于SOM3730 的评估板,在设计上兼容 EPIC标准并使用可扩展结构,通过稳定的 B2B 接口与SOM3730 的连接,将DM3730 绝大部分的功能予以实现,帮劣客户充分利用DM3730处理器资源的同时方便客户对DM3730 进行全面的评估。
  • 硬件
  • 软件参数
  • 产品型号定义
  • 开发资料
  • 应用领域

产品介绍

SBC3730 拥有非常丰富的外设资源,其中包拪以太网、串口、USB Host、USB OTG、音频输入输出接口、VGA 接口、LCD 接口(支持触摸)、视频输入接口、JTAG调试接口、SD卡槽以及众多扩展接口如WiFi 和蓝牙模块接口等。支持分辨率可达 1920x1080,支持多种显示输出,例如 VGA、LCD、S-Video 和 AV复合视频输出。支持多种标准的 30FPS 的720P 视频编解码。支持Linux、Android、WINCE6.0 等多种嵌入式操作系统。针对Linux 平台提供 X-Loader、U-boot、Linux Kernel(V2.6.32)和UBIFS 文件系统。对 TI 发布的PSP软件套件进行优化改进,并提供相应的开发工具,帮劣客户围绕DM3730构建自己的产品,是理想的产品软件开发平台。针对Android操作系统进行优化处理,提供完善的系统和常见的应用软件支持。针对WinCE 操作系统提供完整的BSP 开发包,协劣客户快速地开发产品,是嵌入式产品设计的首选。

硬件特点

  • 1GHz ARM Cortex™-A8内核 NEON™ SIMD协处理器 800MHz TMS320C64x+ DSP POWERVR SG™ 2D/3D图形加速处理引擎

  • 1x 10M/100M高性能以太网RJ45 接口

  • 标准 VGA输出接口

  • 4通道视频输入。最大支持 4路 CVB,CVBS 可支持NTSC/PAL/SECAM制式

  • MMC/SD/SDIO/SDHC 卡槽,最高支持 32GByte容量

  • 内置RTC 电池座,使用CR1220 电池供电

  • 4x USB 2.0高速Host,1x 机内USB 2.0高速Host

  • 工作温度范围:-40℃~80℃(工业级)

产品咨询&订购

技术支持工程师

销售工程师

联系人

池工

苏工

联系电话

(+86) 159 1576 8027

(+86) 133 3289 7003

电子邮箱

support@ema-tech.com

sales@ema-tech.com

联系我们
留言标题:
留言内容:
联系邮箱:
验证码:

软件参数:

Linux

启动代码

版本

x-load-1.5.0 u-boot 2009.11

启动方式

支持从NandFlash和SD卡启动

下载方式

支持串口和网络下载

内核

内核版本

Linux2.6.32

支持文件系统格式

EXT3/NTS/JFFS2/UBIFS

系统指示灯

led灯驱动

Serial port

提供驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100M以太网卡驱动

USB host

USB host驱动

USB device

USB device驱动

LCD

提供t驱动

Touch Screen

提供驱动

MMC/SD

提供驱动

AUDIO INOUT/OUTPUT

提供驱动

TCP/IP

提供完整的TCP/IP协议

配置系统和服务

ifconfig,route等

用于网络配置及相关服务程序

基本工具

常用命令

cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps,reboot,rm,lsmod,rmmod等

WinCE6.0

BIOS 7.1

x-loader

支持CD启动和NANDFLASH启动

e-boot

支持CD启动和NANDFLASH启动

OAL

OAL module

REBOOT

Watchdog

RTC

KITL module

RNDIS KITL

KITL module

Ethernet

提供驱动

Touch Screen

提供驱动

AUDIO INPUT/OUTPUT

提供驱动

MMC/SD

提供驱动

LCD

提供驱动

Serial port

提供驱动

OTG

提供驱动

TCP/IP

提供完整的TCP/IP协议

Android2.2

内核版本

Linux2.6.32

驱动支持

Serialport,RTC,Ethernet,LCD,Touch screen,MMC/sd,USB OTG,USB,Audio input/output

评估版(开发板)订购信息

型号

SOM配置

SBC3730-B2-3990-LUNC0

SOM-3730-B2-3990-C(默认)

客户在批量采购时,可根据产品需求,选择37x处理器、内存、闪存的大小,常规型号如下:

型号

SOM配置

频率(MHz)

SDRAM(MB)

NAND Flash(MB)

温度

SOM-3730-B2-3990-C

DM3730 1000 512 512 0℃-70℃

SOM-3730-B2-3990-I

DM3730 1000 512 512 -40℃-85℃
型号 处理器 频率(MHz) SDRAM(MB) NAND Flash(MB) 温度 视频输入 WiFi/BT
SBC3730-B2-3990-LIAC0 DM3730 1000 512 512 0℃-70℃ Y N
SBC3730-B2-3990-LUNC0 DM3730 1000 512 512 0℃-70℃ N N

SBC3730

  • 网盘下载,提取密码:8z8j

应用领域

应用广泛,高端GPS定位系统,人脸识别监控系统,,车载多媒体系统,便携式设备,高端工业设备,智能家居系统,2D/3D游戏机产品等
