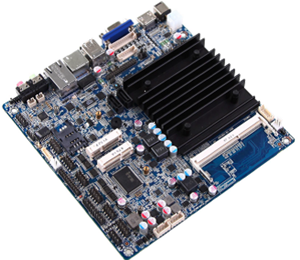

IMB-J1900-AA-A1

基于Intel Bay Trail平台设计的Mini ITX工业主板

产品特点

  • 该主板是一款基于intel Bay Trail平台设计的Thin mini-ITX主板

  • 采用无风扇静音设计,满足中低端数字标牌、POS机等行业对静音产品的需求

  • 1条SODIMM插槽,支持DDR3L 1066/1333MHZ,最大可支持8GB

  • 支持VGA+HDMI+LVDS多种显示接口,支持独立双显

  • 提供2/6x COM,8x USB(1x USB3.0,7x USB2.0),1x LAN , 1x SATAIII

  • 提供1x Mic_in,1x LINE_OUT , 5W双通道功放

  • 提供vga插针,2xMini-PCIe

  • 电源供电采用DC供电,提供标准2x2-4pinATX电源供电

  • 完整的BIOS支持,支持无盘启动,网络唤醒等功能

  • 主板尺寸:170mmx 170mm

产品规格

硬件参数
CPU

Intel单晶片Bay trail-D 四核J1900 CPU,默认主频2.0GHz可睿频到2.42GHz / Trail-D 双核J1800 CPU,默认主频 2.41GHz,可睿频到2.58GHz

内存

1条SODIMM插槽,支持DDR3L 1066/1333MHZ,最大可支持8GB

以太网 1x LAN 10/100/1000
图形控制 CPU集成HD Graphics显示核心
显示接口 支持VGA+LVDS+HDMI多种显示接口,支持独立双显
显示接口 支持VGA+LVDS+HDMI/COM1 多种显示接口,支持独立双显
音频 采用ALC662-VDO音频控制芯片,提供1x MIC_in,1x LINE_OUT , 5W双通道功放
后I/O接口

1x DC-IN

1x VGA

1x HDMI

2x USB(1x USB2.0,1x USB3.0)

2x USB2.0

1x RJ45

2x Audio(Line-out,Mic-in)

扩展接口

1x F_Panel,1x F_Audio,4x F_USB2.0 插针

1x LPT 插针,2x Mini-PCIe,2x COM 插针/6x COM 插针

1x S/PDIF,1x MS/KS

1x LVDS 插针,1x JVGA

电源类型 DC电源+12V供电/4pinATX接口,⽀持来电⾃启动功能
温度

⼯作温度 :0℃~60℃

存储温度:-40℃~85℃

尺寸 170mm x 170mm
