方案特点

  • 基于Cortex-A8的TI AM335x系列处理器, 主频最高为1GHz
  • 板载 512MB DDR3 内存; 同时支持128M-512MB DDR3内存
  • 板载4GB eMMC 存储器
  • 1x100兆网口
  • 1x工业级WiFi(可选)
  • 1xCAN 2xRS485 1xRS232 1xUSB Host
  • 支持工业级温度范围
  • 支持Linux3.2 操作系统

参数规格

硬件规格
细类

规格描述

备注

CPU

内核 ARM® Cortex-A8 芯片:TI AM335x

/

Memory

eMMC 4GByte

512M DDR3 内存

EEPROM 256Kbit

/

RTC

用于时钟,设备掉电之后时钟还能准确计时。

电池能保证掉电正常计时使用1.5~2年。采用电池底座固定在底板上。

/

电源

电源使用开关电源,由客户提供

/

按键

2个按键(功能按键,低电平有效)

1个用于软件检测按键状态,用于恢复初始设置,1个预留。

11针端子连接器

连接器上一针接数字地,其余10针分别接10个GPIO口,无关联功能。

(输出驱动LED,高电平有效,默认上电低电平)

/

启动模式电路

拨码开关4个

用于启动模式选择(SD卡启动/eMMC启动)

按键

2个按键(功能按键,低电平有效)

1个用于软件检测按键状态,用于恢复初始设置,1个预留。

DI/DO

GPIO 10个分别有5个输入,5个输出。12V电压驱动。

(输出驱动继电器,高电平有效,默认上电低电平。输入通过光耦隔离,

低电平有效)

/

UART

3个:2个RS485,1个用作RS232,其中:

1个485 波特率:9600(最高115200,可设置),数据位:8,校验位:无,

停止位:1,流控制:无

1个485 波特率:1200(最高115200,可设置),数据位:8,校验位:无,

停止位:1,流控制:无

1个232 波特率:115200,数据位:8,校验位:无,停止位:1,流控制:无

RS232、2个RS485(其中一路的终端电阻的选择由跳线帽改为拨码,

即连接到CN12的MATCH_485_1和MATCH_485_2,由灯板的拨码选择,

另外一路终端电阻直接连接到电路,无需跳线)

/

CAN

1个,CAN 2.0B 扩展帧,需采用无极性CAN

CAN的匹配电阻选用拨码开关,即连接到CN12的MATCH_CAN1和MATCH_CAN2

Ethernet

10/100M

/

USB

1个Host(USB2.0)

/

SD卡槽

使用SD卡,大卡

/

JTAG

1个

20pin 1.27mm间距

连接器

核心板和底板连接器:B2B连接方式

20pin 1.27mm间距

软件规格
OS

采用linux kernel+filesystem的系统

Bootloader

支持100M以太网,eMMC、SD卡启动,

支持文件系统镜像烧写

linux驱动程序

CAN、UART、以太网、USB等设备驱动程序

工作原理

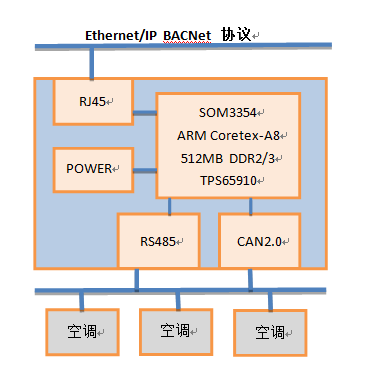

  • 网关接收来自BACNnet总线的数据,经过CPU的协议转换处理后通过RS485或者 CAN BUS接口对外发送。另一个方向,网关接收来自RS485/CAN BUS 接口的数据,对其进行校验判断,发送至BACNet 总线,传送至远程计算机或者手持终端设备。
