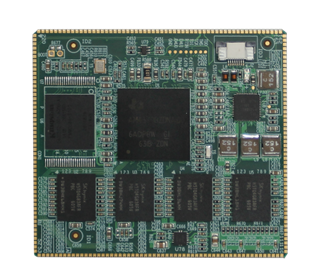

SOM437x

SOM437x是广州英码信息科技有限公司推出的一款基于TI AM437x Cortex-A9处理器设计的核心板。该板全功能引出AM437x的硬件资源,主频高达1GHz,沉金无铅、八层板、工业级设计,已通过CE、FCC认证测试,支持多种工业通信协议。

应用领域

  • 联网工业驱动控制器
  • 消费类医疗器械
  • HMI工业人机界面
  • 导航设备
  • 条形码扫描仪
  • 便携式数据终端
  • 测试和测量
  • 工业自动化

参数规格

核心配置
CPU芯片

TI AM437x

处理器

ARM Cortex-A9 CPU@800M-1GHz,集成SGX530

内存

支持256M、512M、1G、2G DDR3

闪存

支持8G – 64G eMMC

支持256M-1G Nand Flash

支持8Mbyte SPI Flash

电源管理

TPS65218B1RSL

连接器

邮票孔 @引脚间距1.0MM,220PIN

引脚功能
显示输出

1x LCD @支持24bit、16bit、8bit、4bit,与其他接口复用

以太网

2x Ethernet @支持MII、RMII、RGMII,与其他接口复用

串口

6x UART @均支持硬流控和软流控,与其他接口复用

音频

2x McASP @支持I2S和S/PDIF,支持录放音,与其他接口复用

MMC

3x SDIO @支持4bit,与其他接口复用

USB

2x USB2.0

PWM

6x ePWM

IIC

3x IIC

SPI

5x SPI

Camera

2x Camera DVP

CAN

2x CAN

GPMC

1x GPMC @12位地址线,8位数据线;数据线与eMMC复用,不建议使用

RTC时钟

独立RTC

工作环境
工业级温度

-40℃ ~ 85℃

宽温级温度

-20℃ ~ 85℃

商业级温度

0℃ ~ 70℃

工作湿度

RH40% ~ RH90%

工作电压

3.7V / 5V / 5.5V

外观规格
尺寸

60MM*54MM*3MM (8层板设计,沉金工艺)

引脚数量

220(58+52+58+52)

核心板结构图
