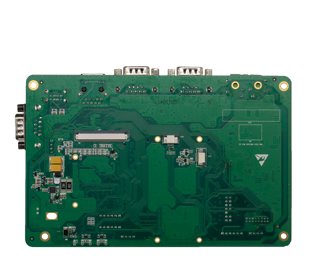

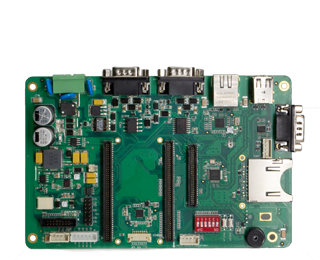

HMI335x

HMI335x是基于SOM335x核心板设计的全功能型开发板,通过EMC/EMI测试,9V~24V宽电压输入,完美支持Linux和Android4.0系统,适用于多行业产品的快速开发验证。基于HMI335x,客户只需要专注于其核心应用软件的开发,缩短产品开发周期,让产品快速上市。

应用领域

  • 高端行业HMI
  • 消费医疗器械
  • 工业控制设备
  • 工业通信网关
  • 家庭与楼宇自动化
  • 机器视觉
  • 智能收费系统
  • 游戏机主控板

参数规格

核心配置
CPU芯片

TIAM335x

处理器

ARM Cortex-A8 CPU@800MHz

NEON™ SIMD coprocessor

POWERVR SGX™530 3D graphic accelerate engine

内存

128MByte/256MByte/512MByte DDR3

闪存

4GB~32GB eMMC

256MB~2GB NAND Flash

Power connector

9V~24V wide voltage DC

LCD connector

1x LCD Control 24bit Interface

(Touch panel of resistance/capacitance support)

Ethernet

1x 1000M High Performance Ethernet

CAN

1x DCAN (2.0B)(DB9)

Serial port

1x RS232(TX,RX,GND) (2.54mm TJC3)

1x RS232(RX、TX、GND)(DB9)

1x 3.3V TTL UART(RX、TX、GND) (2.54mm TJC3)

1xRS485(DB9)

USB Host

2x USB Host2.0

SD Slot

MMC/SD/SDIO/SDHC slot,support up to 32GB

RTC

CR1220 RTC battery socket

WIFI

RTL8188 WIFI module(optional)

Loudspeaker

Dual track (8ohm,1W)) (2.54mm TJC3)

Microphone

Dual track(2.54mm TJC3)

Expansion connectors
(2.00mm, 60pin)

2x McSPI

2x Enhanced PWM(line out)

2x Enhanced Quadrature Encoder Pulse(line in)

1x 100MEthernet

1x MDIO

1x GPMC

3xUSB 2.0 high speed Host

Button

1xRESET Button

1xPOWERON Button

1xUSER Button

LED

1x5V Power indicator

1x3.3V Power indicator

机械结构图
