EMA-我们是如何解决TVS管使用错误的

发表时间:2019-08-29 16:05:00

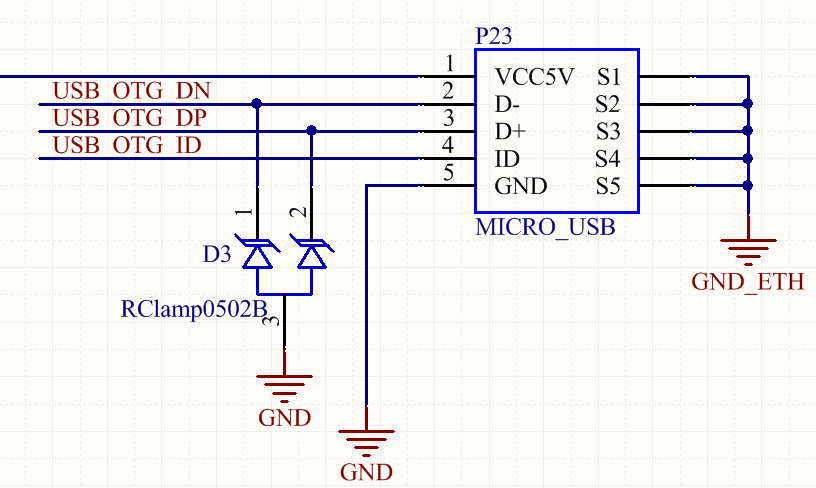

在寻找问题原因的过程中,发现是客户原理图中的TVS管使用错误导致问题出现。下图为客户设计原理图:


跟客户沟通GND_ETH连接的机壳,打静电过程中干扰信号可以通过TVS泄放到GND_ETH。

TVS二极管反应速度快,钳位电压精确,结电容低,较大电容的保护器件可导致数据信号波形恶化甚至出现位错误。

RClamp0502B此TVS管是为了保护高速数据和传输线上的敏感元件,在工作环境中免受ESD(静电放电)、CDE(电缆放电事件)和EFT(电气快速瞬态)引起的过电压而设计的。

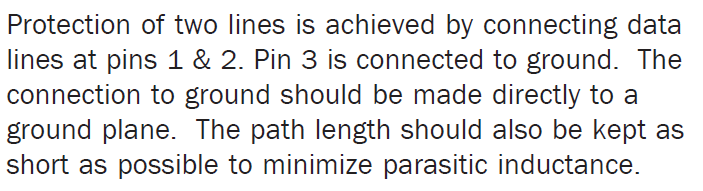

对于TVS管必须从USB信号线连接到GND,而GND_ETH通过TVS管对数据传输进行干扰造成不能正常的烧写程序。查看《RClamp0502B数据手册》,数据手册中明确写出引脚1和引脚2连接数据线,实现对两条线路的保护,引脚3与地面(即GND)直接相连。

▼ 如下图所示:


芯片参考手册给出来的参看电路的引脚3直接接到GND上面



▼ 如下图所示:



 通过EMA工程师们对线路整改,将TVS管的引脚3接到GND上面,能够实现USB数据线烧写程序,问题解决。
